2012上半年數據庫系統工程師考試真題及答案解析

下午卷

  試題一（共15 分）
【說明】
某學校欲開發圖書管理系統，以記錄圖書館所藏圖書及其借出和歸還情況，提供給借閱者借閱圖書功能，提供給圖書館管理員管理和定期更新圖書表功能。主要功能的具體描述如下：
(1)處理借閱。借閱者要借閱圖書時，系統必須對其身份（借閱者ID）進行檢查。通過與教務處維護的學生數據庫、人事處維護的職工數據庫中的數據進行比對，以驗證借閱者ID 是否合法。若合法，則檢查借閱者在逾期未還圖書表中是否有逾期未還圖書，以及罰金表中的罰金是否超過限額。如果沒有逾期未還圖書并且罰金未超過限額，則允許借閱圖書，更新圖書表，并將借閱的圖書存入借出圖書表。借閱者歸還所借圖書時，先由圖書館管理員檢查圖書是否缺失或損壞，若是，則對借閱者處以相應罰金并存入罰金表；然后，檢查所還圖書是否逾期，若是，執行“處理逾期”操作；最后，更新圖書表，刪除借出圖書表中的相應記錄。
      (2)維護圖書。圖書館管理員查詢圖書信息；在新進圖書時錄入圖書信息，存入圖書表：在圖書丟失或損壞嚴重時，從圖書表中刪除該圖書記錄。

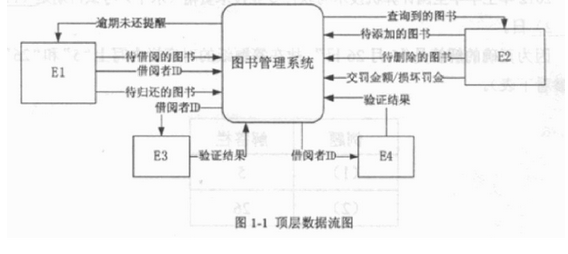

(3)處理逾期。系統在每周一統計逾期未還圖書，逾期未還的圖書按規則計算罰金，并記入罰金表，并給有逾期未還圖書的借閱者發送提醒消息。借閱者在借閱和歸還圖書時，若罰金超過限額，管理員收取罰金，并更新罰金表中的罰金額度。現采用結構化方法對該圖書管理系統進行分析與設計，獲得如圖1-1 所示的頂層數據流圖和

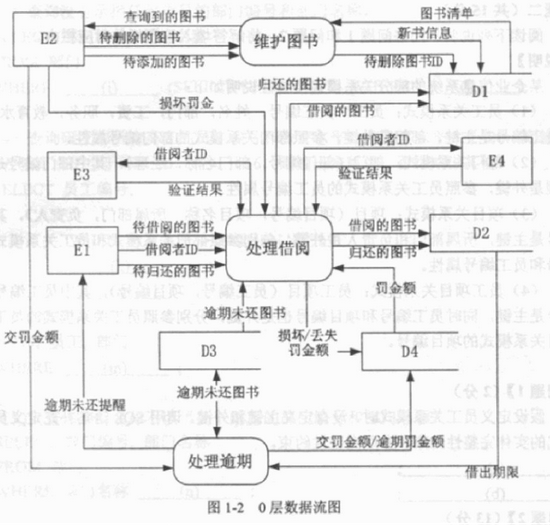

圖1-2 所示的0 層數據流圖。


  【問題1】(4 分)
使用說明中的詞語，給出圖1-1 中的實體E1～E4 的名稱。
  【問題2】(4 分)
使用說明中的詞語，給出圖1-2 中的數據存儲D1～D4 的名稱。
  【問題3】（5 分）
      在DFD 建模時，需要對有些復雜加工（處理）進行進一步精化，繪制下層數據流圖。針對圖1-2 中的加工“處理借閱”，在1 層數據流圖中應分解為哪些加工？（使用說明中的術語）
【問題4】(2 分)
說明【問題3】中繪制1 層數據流圖時要注意的問題。


  參考答案

  【問題1】E1借閱者E2圖書館管理員E3學生數據庫E4職工數據庫
  【問題2】D1圖書表D2借出圖書表D3逾期未還圖書表D4罰金表
  【問題3】身份檢查檢查逾期未還圖書檢查罰金是否超過限額借閱圖書歸還圖書處理逾期
  【問題4】保持父圖與子圖平衡，父圖中加工的輸入輸出必與它的子圖輸入輸出在數量與名字上相同。如父圖的一個輸入或輸出數據流對應于子圖中幾個輸入或輸出數據流，而子圖中組成這些流據流的數據項全體正好是父圖中的這個數據流，那么它們仍然是平衡的。
