    下午試題，是軟件設計師考試的一大難點，除了掌握對應的知識點外，還要多做歷年軟考真題來鞏固學過的知識點，希賽小編為大家整理了2014下半年軟件設計師考試下午真題，希望對大家有所幫助。

      試題：3

      閱讀下列說明和圖，回答問題1至問題3，將解答填入答題紙的對應欄內。

      【說明】

      某公司欲開發一個管理選民信息的軟件系統。系統的基本需求描述如下：

      （1）每個人(Person)可以是一個合法選民(Eligible)或者無效的選民(Ineligible)。

      （2）每個合法選民必須通過該系統對其投票所在區域（即選區，Riding）進行注冊(Registration)。每個合法選民僅能注冊一個選區。

      （3）選民所屬選區由其居住地址(Address)決定。假設每個人只有一個地址，地址可以是鎮(Town)或者城市(City)。

      （4）某些選區可能包含多個鎮；而某些較大的城市也可能包含多個選區。

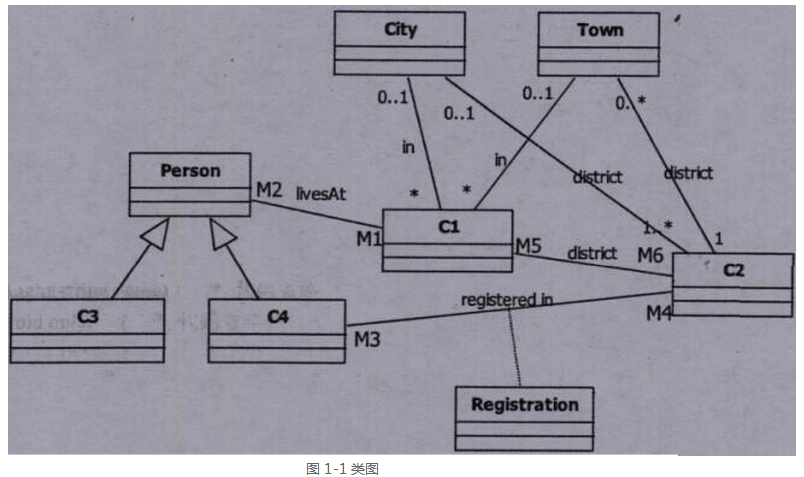

      現采用面向?qū)ο蠓椒▽?duì)該系統進行分析與設計，得到如圖1-1所示的初始類圖。

      【問題1】（8分）

      根據說明中的描述，給出圖1-1中C1～C4所對應的類名（類名使用說明中給出的英文詞匯）。

      【問題2】（3分）

      根據說明中的描述，給出圖1-1中M1～M6處的多重度。

      【問題3】（4分）

      現對該系統提出了以下新需求：

      （1）某些人擁有在多個選區投票的權利，因此需要注冊多個選區；

      （2）對手滿足（1）的選民，需要?jiǎng)澏ㄆ洹爸饕幼〉亍?，以確定他們應該在哪個選區進行投票。

      為了滿足上述需求，需要對圖1-1所示的類圖進行哪些修改？請用100字以內文字說明。

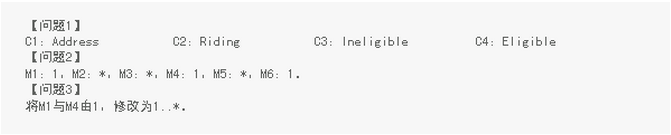

     參考答案
