以下為希賽網整理的2013年網絡規劃設計師考試真題下午案例分析部分，供大家參考學習。

>>>點擊進入網絡規劃設計師歷年真題下載

●閱讀以下關于某園區企業網絡的敘述，回答問題1至問題4。
【說明】

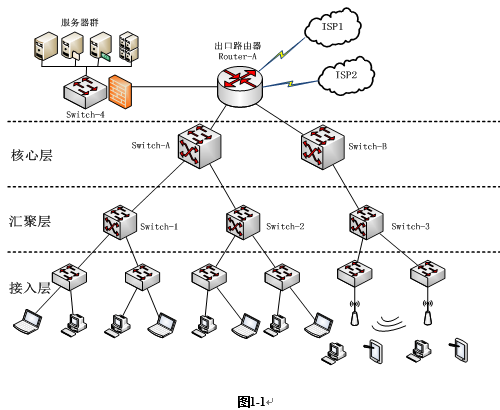

企業網絡拓撲結構如圖1-1所示。

【問題1】（5分）
企業網絡的可用性和可靠性是至關重要的，經常會出現因網絡設備、鏈路損壞等導致整個網絡癱瘓的現象。為了解決這個問題，需要在已有的鏈路基礎上再增加一條備用鏈路，這稱為網絡冗余。
（1）對于企業來說，直接增加主干網絡鏈路帶寬的方法有哪些？并請分析各種方法的優缺點。（3分）
（2）一般常用的網絡冗余技術可以分為哪兩種。（2分）
【問題2】（10分）
（1）網絡冗余是當前網絡為了提高可用性、穩定性必不可少的技術，在本企業網絡中要求使用雙核心交換機互做備份實現兩種網絡冗余技術，同時出口路由器因為負載過重也需要進行網絡結構調整優化，請畫圖說明在不增加網絡設備的情況下完成企業主干網絡結構調優。（4分）
（2）在兩臺核心交換機上配置VRRP冗余，以下為部分配置命令。根據需求，完成（或解釋）核心交換機Switch-A的部分配置命令（6分）
Switch-A：
Switch-A(config)#track 100 interface F0/1 line-protocol
//①
Switch-A(config-track)#exit
Switch-A(config)int VLAN 1
Switch-A(config-if)vrrp 1 ip 192.168.1.254
//在VLAN1中配置VRRP組1，并指定虛擬路由器的IP地址為192.168.1.254
Switch-A(config-if)#②
//開啟主路由器身份搶占功能
Switch-A(config-if)vrrp 1 authentication md5 key-string Cisco
//配置VRRP協議加密認證
Switch-A(config-if)#VRRP 1 track 100 decrement 30
//③
【問題3】（6分）
隨著企業網絡的廣泛應用，用戶對于移動接入企業網的需求不斷增加，無線網絡作為有線網絡的有效補充，憑借著投資少、建設周期短、使用方便靈活等特點越來越受到企業的重視，近年來企業也逐步加大無線網絡的建設力度。
（1）構建企業無線網絡如何保證有效覆蓋區域并盡可能減少死角？（2分）
（2）IEEE認定的四種無線協議標準是什么？（2分）
（3）簡單介紹三種無線安全的加密方式。（2分）
【問題4】（4分）
隨著企業關鍵網絡應用業務的發展，在企業網絡中負載均衡的應用需求也越來越大。
（1）負載均衡技術是什么？負載均衡會根據網絡的不同層次（網絡七層）來劃分。其中第二層的負載均衡是什么技術？（2分）
（2）服務器集群技術和服務器負載均衡技術的區別是什么？（2分）

●閱讀以下說明，回答問題1至問題5，將解答填入答題紙對應的解答欄內。
【說明】

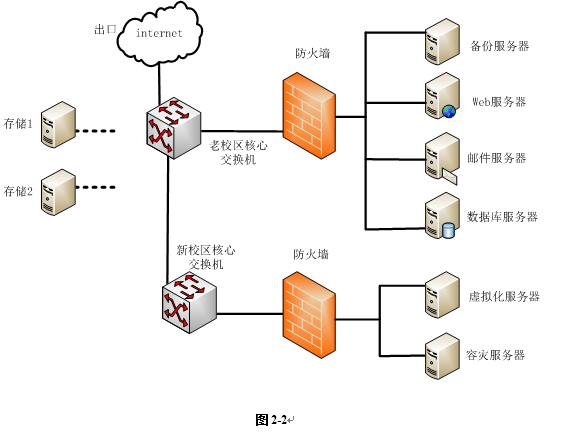

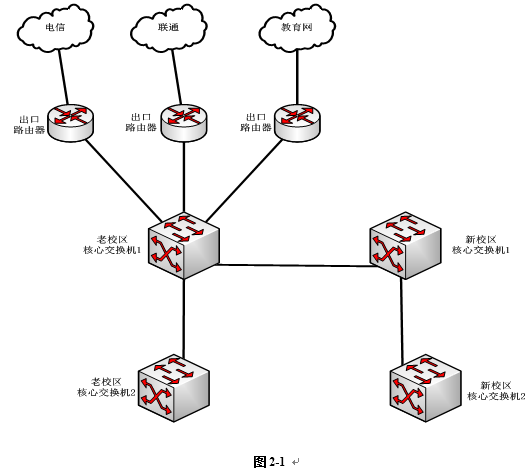

某高校校園網使用3個出口，新老校區用戶均通過老校區出口訪問互聯網，其中新老校區距離20公里，拓撲如圖2-1所示，學校服務器區網絡拓撲結構如圖2-2所示。

【問題1】（3分）
實現多出口負載均衡通常有依據源地址和目標地址兩種方式，分別說明兩種方式的實現原理和特點。
【問題2】（7分）
根據學校多年實際運行情況，現需對圖2-1所示網絡進行優化改造，要求：
（1）在只增加負載均衡設備的情況下，且僅限通過老校區核心交換機1連接出口路由器；
（2）采用網絡的冗余，解決新老校區互聯網絡中的單點故障；
（3）通過多出口線路負載，解決單鏈路過載；
（4）考慮教育網的特定應用，需采用明確路由。
試畫出圖2-1優化后的網絡拓撲結構，并說明履行理由。
【問題3】（5分）
現學校有兩套存儲設備，均放置于老校區中心機房，存儲1是基于IP-SAN技術，存儲2是基于FC-SAN技術。試說明2-2中數據庫服務器和容災服務器應采用哪種存儲技術，并說明理由。
【問題4】（5分）
當前存儲磁盤柜中通常包含SAS和SATA磁盤類型，試說明2-2中數據庫服務器和容災服務器應選擇哪種磁盤類型，并說明理由。
【問題5】（5分）
目前存儲中使用較多的RAID5和RAID10，試說明圖2-2中數據庫服務器和容災服務器（數據級）各應選擇哪種RAID技術，并說明理由。

●閱讀以下說明，回答問題1至問題4，將解答填入答題紙對應的解答欄內
【說明】

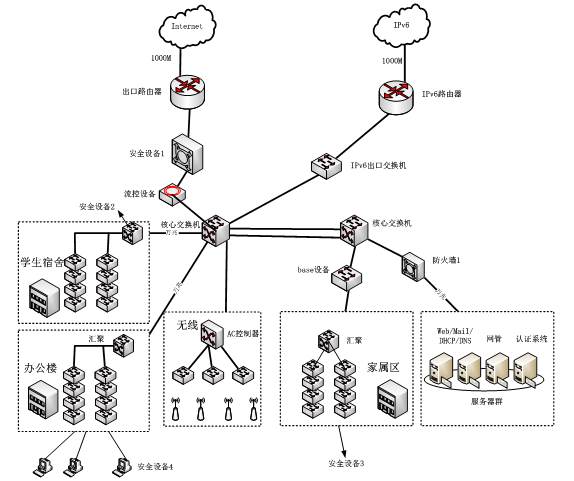

某高校網絡拓撲結構下圖所示：

【問題1】（7分）
目前網絡中存在多種安全攻擊，需要在不同位置部署不同的安全措施進行防范。常見的安全防范措施有：
1．防非法DHCP欺騙
2．用戶訪問權限控制技術
3．開啟環路檢測（STP）
4．防止ARP網關欺騙
5．廣播風暴的控制
6．并發連接數控制
7．病毒防治
其中：在安全設備1上部署的措施有：（1）；
在安全設備2上部署的措施有：（2）；
在安全設備3上部署的措施有：（3）；
在安全設備4上部署的措施有：（4）。
【問題2】（8分）
學校服務器群目前共有200臺服務器為全校提供服務，為了保證各服務器能提供正常的服務，需對圖3-1所示的防火墻1進行安全配置，設計師制定了2套安全方案，請根據實際情況選擇合理的方案并說明理由。
方案一：根據各業務系統的重要程度，劃分為多個不同優先級的安全域，每個安全域采用一個獨立子網，安全域等級高的主機默認允許訪問安全域等級低的主機，安全域等級低的主機不能直接訪問安全域等級高的主機，然后根據需要添加相應安全策略。
方案二：根據各業務系統提供的服務類型，劃分為數據庫、WeB．認證等多個不同虛擬防火墻，同一虛擬防火墻中相同VLAN下的主機可互訪，不同VLAN下的主機均不允許互訪，不同虛擬防火墻之間主機均不能互訪。
【問題3】（6分）
為了防止資源的不合理使用，通常在核心層架設流控設備進行流量管理和終端控制，請列舉出3種以上流控的具體實現方案。
【問題4】（4分）
非法DHCP欺騙是網絡中常見的攻擊行為，說明其實現原理并說明如何防范。
