以下為希賽網整理的2010上半年網絡規劃設計師考試真題下午案例分析部分，供大家參考學習。

>>>點擊進入網絡規劃設計師歷年真題下載

●閱讀以下關于某城市平安城市工程的敘述，回答問題1、問題2和問題3。
某城市為滿足治安管理、城市管理、交通管理、應急指揮等需求，決定在城市的所有進出路口、客貨運場所、主要道路路口、重要公共場所、商業密集區域、治安案件高發區等地進行視頻監控，并通過網絡建立完善的社會治安視頻監控系統，既實施“平安城市工程”，實現視頻監控信息資源的整合與共享。

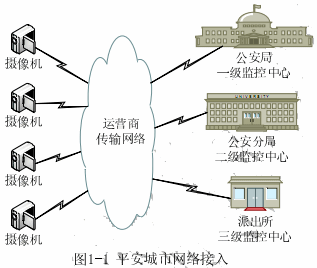

平安城市工程的網絡接入如圖1-1所示。

所有監控點的攝像機通過運營商提供的線路接入平安城市網絡，公安局的監控體系有三級構成，分別為市局、分局和派出所監控中心。
運營商傳輸網絡負責所有視頻監控信號的傳輸、存儲和轉發，由傳輸設備、網絡設備、存儲設備等構成。
【問題1】（6分）
運營商網絡中的某一個網絡視頻接入節點，需要通過一臺交換機實現三個監控點攝像機的視頻圖像接入，攝像機和交換機之間采用光纖進行互連，并存在一個光纖物理匯接節點（用于實現光纖的熔接配置）。各節點的類型、分布和位置坐標如圖1-2所示，允許采用2芯、4芯、8芯或16芯的光纜。請指出采用“網絡節點至監控點直埋光纖”、“通過光纖匯接點匯接光纖”、“基于EPON分光器互連光纖”三種方式需要埋設的光纜類型并計算所需每種類型光纜的最短長度。（注：在計算長度時，直接可在計算結果中出現。）

【問題2】（10分）
Catalyst 6509作為整個網絡的核心交換設備。

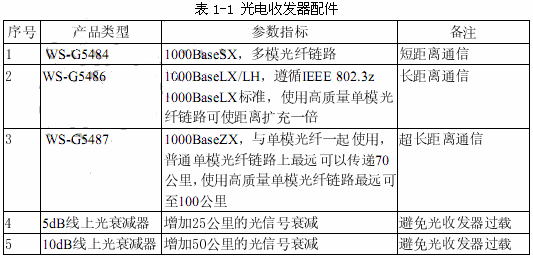

核心交換機3號插槽上安裝8端口GBIC千兆以太網模塊WS-X6408A（8 port GIGABIT ETHERNET），端口1至3分別與行政區甲、行政區乙和行政區丙的匯聚交換機互連，其他端口與各級指揮中心的匯聚交換機互連，核心交換機至行政區甲、乙、丙的距離分別為8公里、22公里、42公里。表1-1列出了光電收發器及配件的參數指標，請從表1-1中選擇與端口1，端口2，端口3連接的收發器及配件，并分別指出應采用的光纖鏈路。

【問題3】（9分）

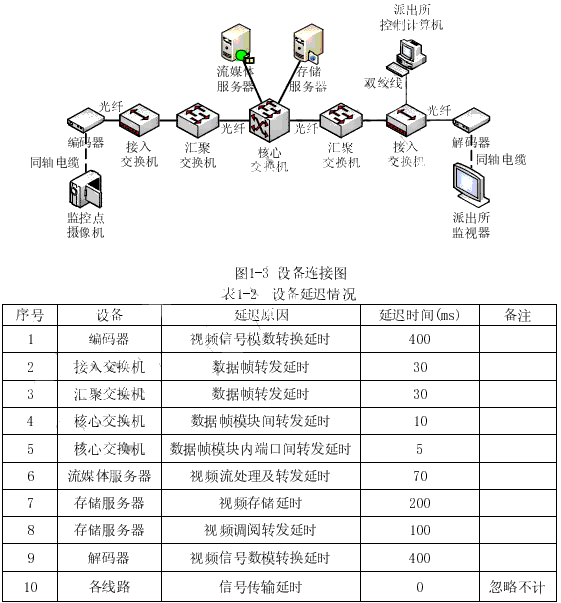

核心交換機4號插槽上安裝16端口GBIC千兆以太網模塊WS-X6516-GBIC（16 port GIGABIT ETHERNET），負責連接平安城市工程中所有的流媒體服務器、存儲服務器等設備端口1和2連接2臺流媒體服務器、端口3和4連接2臺存儲服務器。平安城市工程規范中規定，實時調閱視頻流從采集至播放的時間延遲不得大于1秒。圖1-3為某派出所對一個監控點之間的設備連接圖，表1-2為圖中各設備產生的延遲情況。請計算該派出所對監控點的實時視頻調閱延遲，并指出是否符合平安城市工程規范；如不符合規范，在不能改變編解碼器和流媒體服務器產品的情況下，給出可能的優化方案。

●閱讀以下關于某商貿城企業廣域網絡升級改造的需求，回答問題1、問題2和問題3。
某商貿城由商貿城辦公主樓、花卉市場、農貿市場、水產品市場、調味品市場和交易中心等幾個部分構成，由于各市場覆蓋面積較廣、用戶數量較多、相互間距離較遠，因此采用廣域網方式建設商貿城的內部企業網絡，其網絡結構如圖2-1所示。

商貿城企業網絡采用層次化設計，網絡節點分為三層：核心層、匯聚層和接入層。核心層由商貿城辦公主樓配置2臺高性能路由器構成，負責與各二級單位路由器進行互聯；匯聚層由四個市場的路由器構成，每個市場都是一個網絡節點，配置一臺路由器，匯聚層與核心層節點間的鏈路構成主干鏈路；接入層為各市場的內部局域網絡，實現辦公人員和商戶的接入。
商貿城數據中心業務服務器采用服務器群集技術，服務器都采用雙網卡配置，分別對花卉市場、農貿市場、水產品市場、調味品市場提供商貿業務服務。
商貿城企業網的互聯網出口部署在商貿城辦公主樓，出口帶寬為50Mbps；商貿城辦公主樓至各二級節點之間線路采用“SDH電路轉換為以太網線路”方式，主干鏈路兩端路由器統一采用以太網接口，帶寬為10Mbps。
隨著企業應用發展需要，商貿城決定對企業網絡進行升級改造，其建設目標如下：
對業務服務器群集網絡接入進行改造，使業務壓力能均衡分擔；
將商貿城辦公主樓到各個市場網絡帶寬進行升級；
對Internet出口帶寬進行升級，保證用戶能正常上網。
【問題1】（7分）
自花卉市場借助于交易中心的局域網交換機接入到企業網絡中以來，商戶普遍反映訪問應用系統和互聯網速度較慢，在用戶上網高峰時間段，對網絡用戶的業務開展造成了極大影響。技術人員經過測試發現，從花卉市場路由器ping核心路由器延時≥1000ms（其他市場ping核心路由器延時≤10ms）。請分析問題出現的原因，并提供可行的解決方案。
【問題2】（10分）
為實現各市場和辦公主樓之間的線路冗余，決定在各市場路由器至核心路由器之間添加一條冗余線路，在保證線路冗余的同時，為提高主干線路的帶寬，需要在主用線路和備用線路之間實現線路的負載均衡。
請分別敘述采用多鏈路PPP捆綁技術和OSPF路由負載均衡技術實現核心層到匯聚層的線路及帶寬擴容的具體實施步驟。
【問題3】（8分）
隨著互聯網上P2P、視頻點播等類型應用的發展，商戶訪問互聯網行為占據了大量的企業網絡帶寬，為保證企業內部應用系統的正常服務，提高商戶訪問互聯網和企業應用系統的服務質量，針對該企業網絡請給出至少四種優化方法。

●閱讀以下關于某市行政審批服務中心網絡規劃的敘述，回答問題1、問題2和問題3。

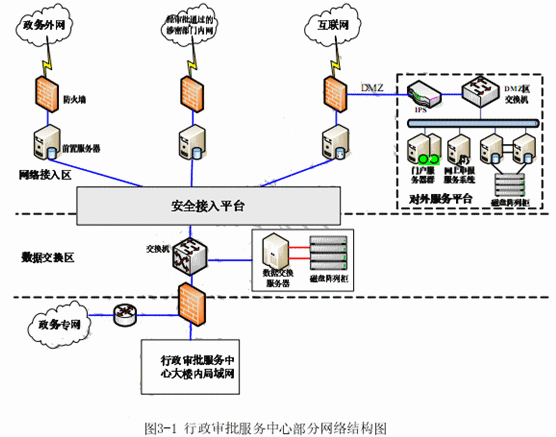

某市行政審批服務中心大樓內涉及幾類網絡：互聯網Internet、市電子政務專網、市電子政務外網、市行政審批服務中心大樓內局域網以及各部門業務專網。行政審批服務中心網絡規劃工作組計劃以市電子政務專網為基礎，建設市級行政審批服務中心專網（骨干萬兆、桌面千兆）。大樓內部署五套獨立鏈路，分別用于連接政務外網、政務專網、大樓內局域網、互聯網和涉密部門內網。行政審批服務中心網絡結構（部分）如圖3-1所示。

【問題1】（6分）
請指出圖3-1中的安全接入平臺中可采用的技術或安全設備有哪些。
【問題2】（4分）
圖3-1中DMZ區交換機共提供12個千兆端口和8個百兆端口，請問該交換機的吞吐量至少達到多少Mpps，才能夠確保所有端口均能線速工作，并提供無阻塞的數據交換。
【問題3】（15分）
市行政審批服務中心大樓監控系統采用目前國際上最先進的IP智能監控架構，并且能和門禁系統、報警系統、車牌管理系統進行聯動。大樓監控系統可提供實時監控、存儲和隨時調看CIF格式（352×288）和D1格式（720×576）分辨率的圖像，支持MPEG2、MPEG4、H.264等編碼格式，尤其是在高動態圖像監控場合，可以提供廣播級的高清圖像質量，滿足市大樓安防監控的要求。
（1）大樓內預計共有監控點500個，如果保存的是CIF格式的圖像，碼流為512Kbps，請計算每小時保存樓內全部監控點視頻流需要多大的存儲空間（Bytes或GB）。
如果保存的是D1格式的圖像，碼流為2048Kbps，請計算每小時保存樓內全部監控點視頻流需要多大的存儲空間（Bytes或GB）。
（2）系統實施時，圖像格式采用了CIF，碼流為512Kbps，請計算保存樓內全部監控點30天視頻流需要的存儲空間（Bytes、GB或TB）。
全部監控視頻流信息保存在IPSAN設備S2600中，S2600控制框（雙控，220v流，4GB內存，8*GE iSCSI主機接口，磁盤數量12個/框，最大支持附加7個磁盤擴展框）。假設在本項目中采用SATA 1TB 7.2K RPM硬盤，在IPSAN配置的RAID組級別為RAID10。
請指出RAID10的磁盤利用率，并計算出保存30天視頻流至少需要的硬盤數，以及至少需要配置的S2600控制框數量。
（3）假設在IPSAN設備中創建了2個RAID組RAID001和RAID002，其中RAID001組采用RAID5，包含6個磁盤，RAID002組采用RAID6，包含8個磁盤。請分別計算這兩個RAID組的磁盤利用率。
