以下為希賽網整理的2011年上半年下午案例部分，供大家參考學習。

● 閱讀以下說明，回答問題1至問題3，將解答填入答題紙對應的解答欄內。
【說明】
某企業欲構建局域網，考慮到企業的很多業務依托于網絡，要求企業內部用戶能夠高速的訪問企業服務器，并且對網絡的可靠性要求很高。因此，在網絡的設計中，要考慮網絡的冗余性，不能因為單點故障引起整個網絡的癱瘓。

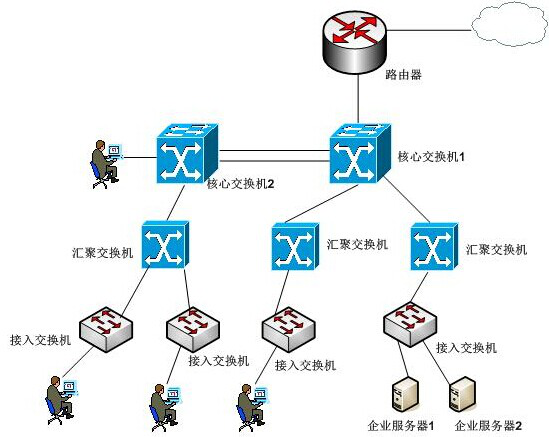

某網絡公司根據企業需求，將網絡拓撲結構設計為雙核心來進行負載均衡和容錯。該公司給出的網絡拓撲如圖1-1所示：


                                                                          圖1-1
【問題1】（6分）

在該網絡拓撲圖中，請根據用戶需求和設計要求，指出至少三個不合理之處，并簡要說明理由。

【問題2】（5分）

該企業有分支機構地處其他省市，計劃采用MPLS VPN進行網絡互連，請根據MPLSVPN的技術原理回答以下問題：

1．MPLS技術主要是為了提高路由器轉發速率而提出的，其核心思想是利用標簽交換取代復雜的路由運算和路由交換；該技術實現的核心就把 （1）  ，封裝在（2） 數據包中。

（1）、（2）備選答案：

（1）A．IP數據報

B．MPLS

C．TCP

D．GRE

 2．MPLS VPN承載平臺由PE路由器、CE路由器和P路由器組成，其中（3）是MPLS核心網中的路由器，這種路由器只負責依據MPLS標簽完成數據包的高速轉發，（4）是MPLS邊緣路由器，負責待傳送數據包的MPLS標簽的生成和彈出，還負責發起根據路由建立交換標簽的動作，（5）是直接與電信運營商相連的用戶端路由器，該設備上不存在任何帶有標簽的數據包。

【問題3】（4分）

企業網絡運行過程中會碰到各種故障。一方面，管理人員可以利用網絡設備及系統提供的集成命令對網絡進行故障排除，例如利用（6）命令可查看系統的安裝情況與網絡的正常運行狀況。另一方面，利用專用故障排除工具可以快速的定位故障點，例如利用（7）可以精確地測量光纖的長度、定位光纖的斷點。

（6）備選答案

（2）A．ping

B．debug

C．show

D．tracert

（7）備選答案：

（3）A．數字萬用表

B．時域反射計

C．光時域反射計

D．網絡分析儀

● 閱讀以下說明，回答問題1至問題4，將解答填入答題紙對應的解答欄內。
【說明】
Linux系統有其的文件系統ext2，文件系統包括了文件的組織結構、處理文件的數據結構及操作文件的方法。可通過命令獲取系統及磁盤分區狀態信息，并能對其進行管理。
【問題1】（6分）

以下命令中，改變文件所屬群組的命令是（1），編輯文件的命令是（2），查找文件的命令是（3）。

（1）～（3）備選答案：

（2）A．chmod

B．chgrp

C．vi

D．which

 【問題2】（2分）

在Linux中，偽文件系統（4）只存在于內存中，通過它可以改變內核的某些參數。

（4）備選答案：

（3）A．/proc

B．ntfs

C．/tmp

D．/etc/profile

 【問題3】（4分）

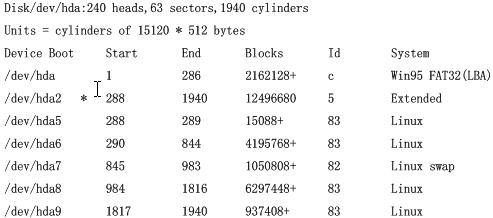

在Linux中，分區分為主分區、擴展分區和邏輯分區，使用fdisk-1命令獲得分區信息如下所示：

其中，屬于擴展分區的是（5）。

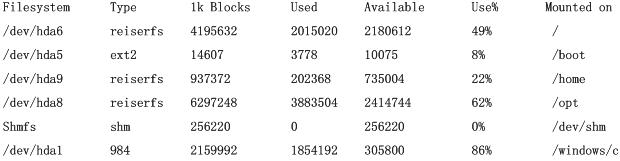

使用df-T命令獲得信息部分如下所示：

其中，不屬于Linux系統分區的是（6）。

 【問題4】（3分）

在Linux系統中，對于（7）文件中列出的Linux分區，系統啟動時會自動掛載。此外，超級用戶可通過（8）命令將分區加載到指定目錄，從而該分區才在Linux系統中可用。
