以下為希賽網整理的2011年上半年下午案例部分，供大家參考學習。

● 閱讀以下說明，回答問題1至問題5，將解答填入答題紙對應的解答欄內。
【說明】

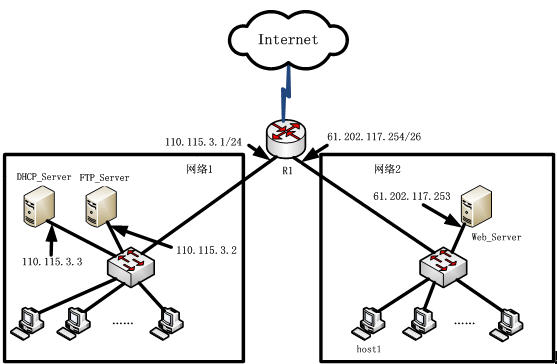

某網絡拓撲結構如圖3-1所示，網絡1和網絡2的主機均由DHCP_ Server分配IP地址。FTP_ Server的操作系統為Windows Server 2003，Web_Server的域名為www.csairk.com。

  圖3-1

【問題1】（4分）

DHCP Server服務器可動態分配的IP地址范圍為（1）和（2）；

【問題2】（2分）

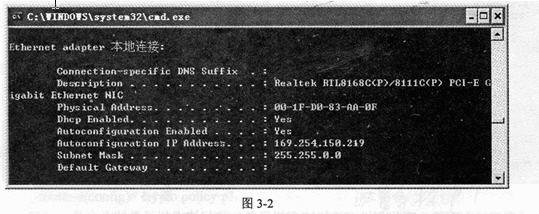

若在hostl上運行ipconfig命令，獲得如圖3-2所示結果，hostl能正常訪問Intemet嗎？說明原因。

【問題3】（3分）

若hostl成功獲取lP地址后，在訪問http://www.abC．com網站時，總是訪問到www.csairk.com，而同一網段內的其他客戶端訪問該網站正常。在hostl的C:\WINDOWS\system32\drivers\etc目錄下打開（3）文件，發現其中有如下兩條記錄：

127.0.0.1  localhost

（4）www.abC．com

在清除第2條記錄后關閉文件，重啟系統后hostl訪問http://www.abC．com網站正常。請填充空（4）處空缺內容。

【問題4】（2分）

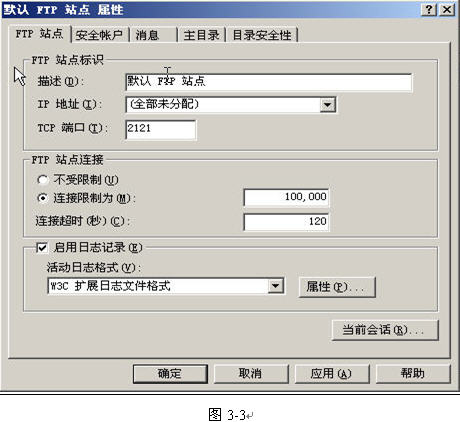

  在配置FTP server時，圖3-3中“IP地址”文本框中應填入（5）

)

【問題5】（4分）

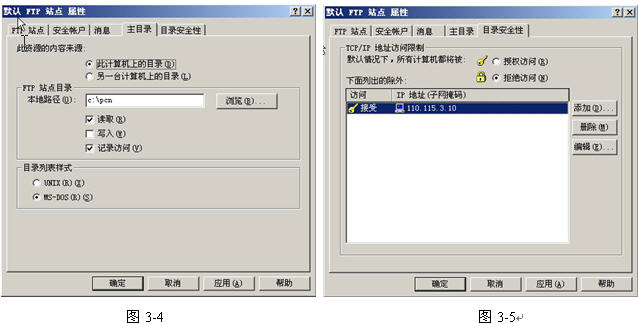

  若FTP配置的虛擬目錄為pcn，虛擬目錄配置如圖3-4與3-5所示。

根據以上配置，哪些主機可訪問該虛擬目錄？訪問該虛擬目錄的命令是（6）。

● 閱讀以下說明，回答問題1至問題5，將解答填入答題紙對應的解答欄內。
【說明】

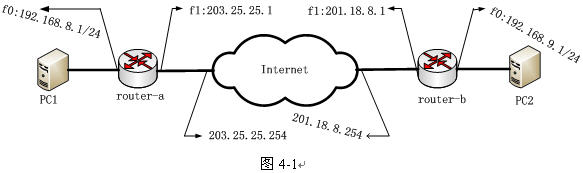

某公司兩分支機構之間的網絡配置如圖4-1所示，為保護通信安全，在路由器router-a和router-b上配置IPSec安全策略，對192.168.8.0/24網段和192.168.9.0/24網段之間的數據進行加密處理。



【問題1】（3分）

為建立兩分支機構之間的通信，請完成下面的路由配置命令。

router-a（config）#ip route 0.0.0.0 0.0.0.0 （1）

router-b（config）#ip route 0.0.0.0 0.0.0.0 （2）

【問題2】（3分）

下面的命令是在路由器router-a中配置IPSec隧道。請完成下面的隧道配置命令。

router-a(config)# crypto tunnel tun1  （設置IPSec隧道名稱為tunl）

router-a(config-tunnel)# peer address （3）?。ㄔO置隧道對端IP地址）

router-a(config-tunnel)#local address （4）  （設置隧道本端IP地址）

router-a(config-tunnel)# set auto-up  （設置為自動協商）

router-a(config-tunnel)# exit  （退出隧道設置）

 【問題3】（3分）

router-a與router-b之間采用預共享密鑰“12345678”建立IPSec關聯，請完成下面配置router-a(config)# cryptike key 12345678 address

router-a(config)#crypt  ike key 12345678 address （5）

router-b(config)# crypt ike key 12345678 address （6）

【問題4】（3分）

下面的命令在路由器router-a中配置了相應的IPSec策略，請說明該策略的含義。

router-a(config)# crypto policy pl

router-a(config-policy)# flow 192.168.8.0 255.255.255.0 192.168.9.0 255.255.255.0 ip tunnel tunl

router-a(config-policy)#exit

【問題5（3分）

下面的命令在路由器router-a中配置了相應的IPSec提議。

router-a(config)# crypto ipsec proposal secpl

router-a(config-ipsec-prop)# esp 3des shal

router-a(config-ipsecprop)#exit

該提議表明：IPSec采用ESP報文，加密算法（7），認證算法采用（8）。

● 閱讀以下說明，回答問題1至問題3，將解答填入答題紙對應的解答欄內。
【說明】

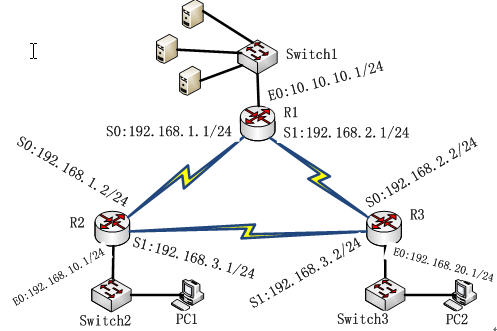

某單位網絡的拓撲結構示意圖如圖5-1所示。該網絡采用RIP協議，要求在R2上使用訪問控制列表禁止網絡192.168.20.0/24上的主機訪問網絡192.168.10.0/24，在R3上使用訪問控制列表禁止網絡192．168．20．0/24上的主機訪問10.10.10.0/24上的Web服務，但允許其訪問其他服務器。


【問題1】（8分）

下面是路由器Rl的部分配置，請根據題目要求，完成下列配置。

．．．．．．

R1(config)# interace Serial0

R1(config-if)#ip address?。?）（2）

R1 (config)#ip routing

R1 (config)#　（3）  （進入RIP協議配置子模式）

R1 (config-router)# （4）  （聲明網絡192.168.1.0/24）

【問題2】（3分）

下面是路由器R2的部分配置，請根據題目要求，完成下列配置。

R2# config t

R2(config)# access-list 50 deny 192.168.20.0 0.0.0.255

R2(config)# access-list 50 permit any

R2(config)#interface （5）　

R2(config-if)# ip access-group  （6）（7）　

【問題3】（4分）

1．下面是路由器R3的部分配置，請根據題目要求，完成下列配置。

R3(confg)# access-list 110 deny?。?）  192.168.20.0 0.0.0.255 10.10.10.0 0.0.0.255 eq?。?）

R3(config)# access-list 110 permit ip any any

2．上述兩條語句次序是否可以調整？簡單說明理由。
