2016下半年軟考難不難？系統架構設計師考試可以說是軟考各資格中最難的，希賽軟考網為你整理了2016年下半年真題，來感受下吧。以下為2016年下半年系統架構設計師考試案例分析真題第一部分。

>>>點擊進入系統架構設計師歷年真題下載

試題一（共25分）

閱讀以下關于軟件架構設計的敘述，在答題紙上回答問題1至問題3 0

【說明】

某軟件公司為某品牌手機廠商開發一套手機應用程序集成開發環境，以提高開發手機應用程序的質量和效率。在項目之初，公司的系統分析師對該集成開發環境的需求進行了調研和分析，具體描述如下：

a．需要同時支持該廠商自行定義的應用編程語言的編輯、界面可視化設計、編譯、調試等模塊，這些模塊產生的模型或數據格式差異較大，集成環境應提供數據集成能力。集成開發環境還要支持以適配方式集成公司現有的應用模擬器工具。

b．經過調研，手機應用開發人員更傾向于使用Windows系統，因此集成開發環境的界面需要與Windows平臺上的主流開發工具的界面風格保持一致口

c．支持相關開發數據在云端存儲，需要保證在云端存儲數據的機密性和完整性。

d．支持用戶通過配置界面依據自己的喜好修改界面風格，包括顏色、布局、代碼高亮方式等，配置完成后無需重啟環境。

e．支持不同模型的自動轉換。在初始需求中定義的機器性能條件下，對于一個包含50個對象的設計模型，將其轉換為相應代碼框架時所消耗時間不超過5秒。

f．能夠連續運行的時間不小于240水時，意外退出后能夠在1 0秒之內自動重啟。

g．集成開發環境具有模塊化結構，支持以模塊為單位進行調試、測試與發布口

h．支持應用開發過程中的代碼調試功能：開發人員可以設置斷點，啟動調試，編輯器可以自動卷屏并命中斷點，能通過變量監視器查看當前變量取值。

在對需求進行分析后，公司的架構師小張查閱了相關的資料，認為該集成開發環境應該采用管道一過濾器(Pipe-Filter)的架構風格，公司的資深架構師王工在仔細分析后，認為應該采用數據倉儲（Data Repository）的架構風格。公司經過評審，最終采用了王工的方案。

【問題1】（10分）

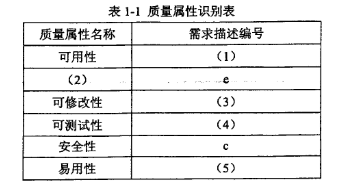

識別軟件架構質量屬性是進行架構設計的重要步驟。請分析題干中的需求描述，填寫表1-1中(1)～(5)處的空白。

【問題2】（7分）

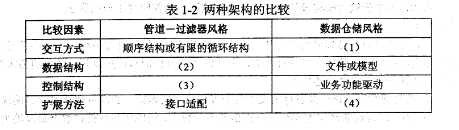

請在閱讀題干需求描述的基礎上，從交互方式、數據結構、控制結構和擴展方法4個方面對兩種架構風格進行比較，填寫表1-2中(1)～(4)處的空白。

【問題3】（8分）

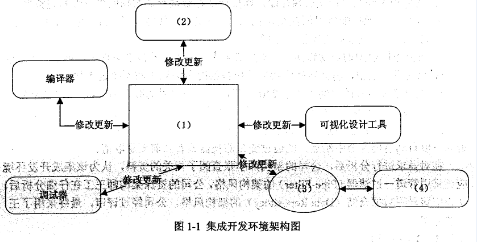

在確定采用數據倉庫架構風格后，王工給出了集成開發環境的架構圖。請填寫圖1-1中(1)～(4)處的空白，完成該集成開發環境的架構圖。

從下列的4道試題（試題二至試題五）中任選2道解答。請在答題紙上的指定位置處將所選擇試題的題號框涂黑。若多涂、少涂或者未涂題號框，則對題號最小的兩道試題進行評分。

試題二（共25分）

閱讀以下關于軟件系統建模的敘述，在答題紙上回答問題1至問題3。

【說明】

某軟件公司計劃開發一套教學管理系統，用于為高校提供教學管理服務。該教學管理系統基本的需求包括：

(1)系統用戶必須成功登錄到系統后才能使用系統的各項功能服務；

(2)管理員（Registrar）使用該系統管理學校（University）、系（Department）、教師（Lecturer）、學生（Student）和課程(Course)等教學基礎信息；

(3)學生使用系統選擇并注冊課程，必須通過所選課程的考試才能獲得學分；如果考試不及格，必須參加補考，通過后才能獲得課程學分；

(4)教師使用該系統選擇所要教的課程，并從系統獲得選擇該課程的學生名單；

(5)管理員使用系統生成課程課表，維護系統所需的有關課程、學生和教師的信息；

(6)每個月到了月底系統會通過打印機打印學生的考勤信息。

項目組經過分析和討論，決定采用面向對象開發技術對系統各項需求建模。

【問題1】（7分）

用例建模用來描述待開發系統的功能需求，主要元素是用例和參與者。請根據題目所述需求，說明教學服務系統中有哪些參與者。

【問題2】（7分）

用例是對系統行為的動態描述，用例獲取是需求分析階段的主要任務之一。請指出在面向對象系統建模中，用例之間的關系有哪幾種類型？對題目所述教學服務系統的需求建模時，“登錄系統”用例與“注冊課程”用例之間、“參加考試”用例與“參加補考”用例之間的關系分別屬于哪種類型？
